户型图是我们买房装修时会接触到的图纸。在平面图上，除了基本的平面图，还可以看到房屋的朝向和承重结构。了解这些信息对我们选择户型和装修设计有很大的帮助。但是，很多人可能还是理解了平面图中的信息。今天我就来教大家如何理解户型图的朝向和承重结构！

1.平面图里的东西南北怎么看？

关于东西南北方位，我记得初中地理老师有一个很好记的公式“上北下南左西右东”。记住这个公式，无论是看图还是户外旅行，都可以轻松辨别方向。例如，如果你站在一辆马路口里，它在你的前面是北(上)，在你的后面是南(下)，在你的左手是西(左)，在你的右手是东(右)。

▲请牢记“上有北，下有南，左有西有右有东”，这是很重要的生活常识。万一你在户外迷路了，你仍然可以通过这个公式，结合北斗七星或太阳的位置来找到你的路。

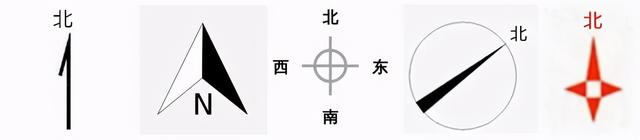

看平面图的时候，平面图上或者角落会有下面的图标，上面有“N，North”字样。一般来说，这个箭头表示北方图标。

▲北图标。

那么按照“上北下南左西右东”的公式，我们来看下面的平面图。平面图右下角的圆圈是北行图标，我们可以判断这个角是北行的。

▲圆圈是北向图标。结合“上、北、下、南、左、西、右、东”的公式，可以判断公寓的各个方向。

然后我们把平面图的北方向翻转到上面，那么下面就是南方，左边是西方，右边是东方。

▲看图的时候把北方图标转到最上面，然后就是“上北下南左西右东”。

2.如何看待户型图中的承重墙？

一般承重墙的结构会在平面图上标注出来，承重墙的判断比较简单。通常情况下，承重墙的颜色比普通墙的颜色深。下面，我从电脑里找了几个不同类型的平面图，教你判断承重墙。

(1)斜杠填充是承重墙。

普通墙体为空 center的双实线，承重墙为斜线填充，如下图所示:

▲斜杠填充是承重墙。

②黑色实心墙是承重墙。

普通墙体用空核心线表示，承重墙用黑色实线表示，如下图所示:

▲黑色填充承重墙。

③黑色承重墙，灰色普通墙。

在彩色版的平面图中，承重墙一般用黑色填充，普通墙用灰色填充，如下图所示:

▲彩色平面图:承重墙黑色部分，普通墙灰色部分。

3.如何看待平面图中的柱子？

在高层商品房中，通常只有承重墙，但在一些自建房中，如果采用框架结构，一般都是用柱子支撑，墙体都是非承重墙。这个时候，我们只需要看看哪些列是。一般来说，一根柱在两面墙的拐角处用一个黑色的实心正方形来表示，如下图所示:

▲实心黑色方块表示柱子。

4.如何看待平面图中的横梁？

一般来说，开发商的平面图不会标注梁，但是在室内设计方案中，梁是关键位置，因为作为承重结构的一部分，梁是不可分割的。我们要通过天花板来处理，所以横梁会影响天花板形状。在室内设计中，梁一般用双虚线标注，如下图:

▲双虚线表示梁。

那就是关于平面图上东西南北朝向和承重墙的区分了。如果各位粉丝还是看不懂平面图(包括平面图的优缺点分析)，也可以给我发平面图的评论或者私信，我可以给你指点迷津。
